Perkembangan Teknologi
pada Teknik Jaringan Komputer dan Telekomunikasi Fiber Optik
A.Pengertian Fiber Optik
Serat optik adalah saluran transmisi atau sejenis kabel yang terbuat
dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut,
dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke
tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau LED.Kabel
serat optic dibagi menjadi 3 jenis:
1.Single Mode
Jenis fiber single mode ini mempunyai inti sangat kecil yaitu
berdiameter sekitar 9 x〖10^(-6) meter atau 9
mikron, cahaya yang merambat secara paralel ditengah membuat terjadinya
sedikit dispersi. Single-mode fiber mentransmisikan cahaya laser infra merah
yang panjang gelombangnya 1300 – 1550 nm. Jenis serat ini digunakan untuk
mentransmisikan satu sinyal dalam setiap serat. Jenis fiber single mode
ini mempunyai inti sangat kecil yaitu berdiameter sekitar 9 x〖10^(-6) meter atau 9 mikron, cahaya yang merambat
secara paralel ditengah membuat terjadinya sedikit dispersi.
2. Multimode Step Index
Multimode fiber mempunyai ukuran inti yang lebih besar
yaitu berdiameter Diameter core 50-125 µm dan claddingnya 125-500 µm
mentransmisikan cahaya inframerah yang panjang gelombangnya 850 – 1300 nm dari
lampu light emitting diodes (LED). Serat ini digunakan untuk mentransmisikan
banyak sinyal dalam setiap serat dan sering digunakan pada jaringan Komputer
dan Local Area Network (LAN). Tetapi jenis serat optik ini memiliki rugi-rugi
dispersi sewaktu transmit yang besar dan lebih cocok untuk menyalurkan data
atau informasi dengan jarak relatif dekat.
3. Multimode Graded Index
Pada jenis Graded Index ini mempunyai diameter core sekitar
30-60 µm dan claddingnya 100-150 µm terdiri dari sejumlah lapisan gelas yang
memiliki indeks bias yang berbeda, indeks bias terdapat pada pusat core dan
berangsur turun sampai ke batas core-cladding. Akibatnya dispersi waktu
berbagai mode cahaya yang merambat berkurang sehingga cahaya akan tiba pada
waktu yang bersamaan. Berikut gambar perbandingan perambatan cahaya dari ketiga
jenis fiber optic SingleMode, Multimode Step Index dan Multimode.
Graded Index. Perbedaan perambatan
jenis dari serat optik dapat dilihat pada gambar :
Struktur Serat Optik
Struktur serat optik terbagi atas 3 bagian yaitu core, cladding dan
coating. Cladding adalah pembungkus pertama dari inti. Cladding mempunyai
indeks bias lebih rendah dari pada inti yang akan memantulkan kembali cahaya
yang mengarah keluar dari core kembali kedalam core tersebut.
-Bagian pertama adalah inti (core), dimana gelombang cahaya yang
dikirimkan akan merambat dan mempunyai indeks bias lebih besar dari
lapisan kedua. Cahaya akan merambat dari ujung yang satu ke ujung yang lainya
pada inti dan core terbuat dari kaca yang berdiameter antara 2-125 µm.
-Bagian kedua adalah lapisan selimut (cladding), dimana bagian ini
mengelilingi bagian inti dan mempunyai indeks bias yang terdapat pada lapisan
selimut lebih kecil dibandingkan dengan bagian inti. Lapisan selimut ini
terbuat dari kaca yang berdiameter antara 5 - 250 µm.

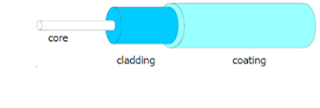

-Bagian ketiga adalah lapisan jaket (coating), dimana bagian ini sebagai pelindung lapisan inti dan selimut yang terbuat dari bahan plastik yang elastis. Fungsi bagian ini adalah untuk melindungi inti dan lapisan selimut. Berikut adalah gambar struktur dari serat optik pada umumnya. Struktur serat optik dapat dilihat pada gambar berikut:
B. Kelebihan dan kekurangan fiber optik
Fiber optik mempunyai kelebihan dan kekurangan
yaitu :
1.Kelebihan fiber optik
a. Tidak
mengalirkan arus listrik. Karena bahannya yang terbuat dari kaca atau plastic
sehingga tidak dapat dialiri arus listrik dan terhindar dari terjadinya arus
pendek.
b.Fiber optik bisa ditanam di tanah jenis apapun atau digantung di
daerah manapun tanpa harus cemas mengalami korosi atau berkarat.
c. Redaman sangat rendah dibandingkan dengan
kabel yang terbuat dari tembaga, terutama pada frekuensi yang mempunyai Panjang
gelombang sekitar 1300 nm yaitu 0,2 dB/km dan tahan terhadap gangguan gelombang
elektromagnetik karena terbuat dari kaca atau plastik yang merupakan isolator
atau berarti bebas dari interferensi medan magnet, frekuensi radio dan gangguan
listrik.
d. Dapat menyalurkan informasi digital dengan kecepatan tinggi melalui
sinyal frekuensi tinggi dan sangat cocok untuk pengiriman sinyal digital dengan
kecepatan Mbit/s hingga Gbit/s.
e. Ukuran dan berat fiber optik kecil dan ringan. Diameter inti fiber
optik berukuran micro sehingga pemakaian ruangan lebih ekonomis.
2. Kekurangan fiber optik
a. Karakteristik transmisi dapat berubah bila
terjadi tekanan dari luar yang berlebihan.
b. Konstruksi fiber optik lemah sehingga dalam pemakaiannya
diperlukan lapisan penguat sebagai proteksi.
c. Tidak dapat dialiri arus
listrik, sehingga tidak dapat memberikan catuan pada pemasangan repeater.
